Cabina radio
The transceiver radio system installed in the left hull, consisted of:
1 on-board transmitter of R.A.400 / 1 type with short and long waves of Allocchio Bacchini construction
1 receiver on board A.R.5 of Allocchio Bacchini construction
1 square of maneuver
1 radiogoniometer medium and long waves Telefunken type Spez 173 N. with rotating frame of shielded type
1 plane [antenna] for short and long waves fixed from the wings to the triangle helm
1 aircraft [antenna] 100 meters yarn with lead weight on winding tambourine for long waves
1 generator on the R.A.400 wing with self-regulating reel
1 accumulator battery in Marelli buffer of the type 5 XCM 9 / TV
on the apparatus of the 8 squadron heads, 1 radio signaling device for the transmission of orders to the other apparatus of the R.A 351/1 type formation built by SAFAR on the specifications of the Guidonia DSSE; consists of a tiny transmitter to which, for the small size, cruise passengers gave the name radiobalilla.
On board transmitter R.A.400 / 1
Dimensions: 40.4 x 42.4 x 26.3 cm
Weight kg 23
Filament power supply power 40 watts, anodic power 400 watts
Antenna power over 150 watt long wave, on short wave 80-90 watts
Variable short wave range wave field with continuity from 26 to 60 mts, variable long wave range with continuity from 550 to 1130 mts
Long waves in telegraphy km 1200, in phonogram 400 km short waves - variable according to the wavelength and according to the transmission hours
Valves: Telefunken
Receiver A.R.5
Range: 21 - 1800 m in 5 sub-systems
Valves: Marconi S22, Philips 424, Philips 443
Circuit: jet
Telefunken Spez Radiogoniometer 173 N
Range: 400 - 1700 m
Valves: 9 x RE144
Circuit: direct amplification
1 radio signaling device of the type R.A 351/1
Technical data:
1 transmitter hood that used 3 valves and operates on 3 ranges (long waves from 300 to 1000 kHz, medium waves from 850 to 1500 kHz, short waves from 3.5 to 8.5 MHz) with telegraphic and telephone modulation, or with carrier interrupted telegraphy;
1 receiver hood that used 4 valves working on 6 ranges (from 7.0 to 15 MHz, from 3.8 to 15 MHz, from 1.8 to 4.1 MHz, from 0.85 to 2 MHz, from 350 to 890 kHz, from 160 to 420 kHz)
Di seguito alcune immagini; cliccare per ingrandire

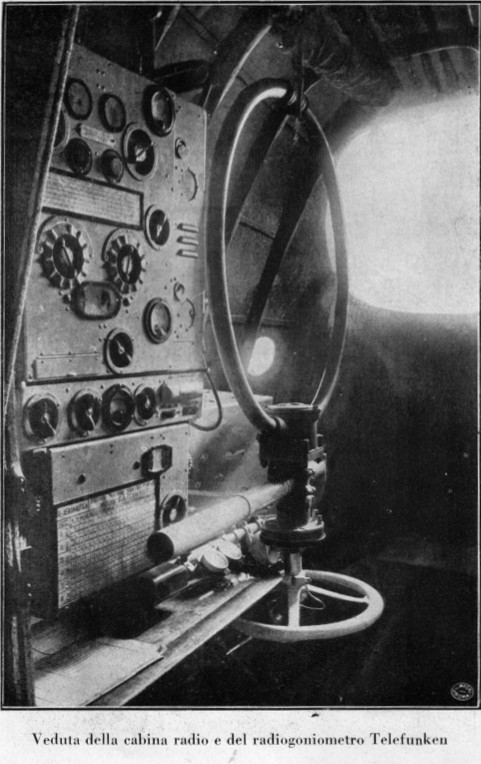

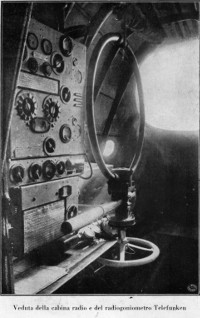

Veduta della cabina radio e del radiogoniometro Telefunken |

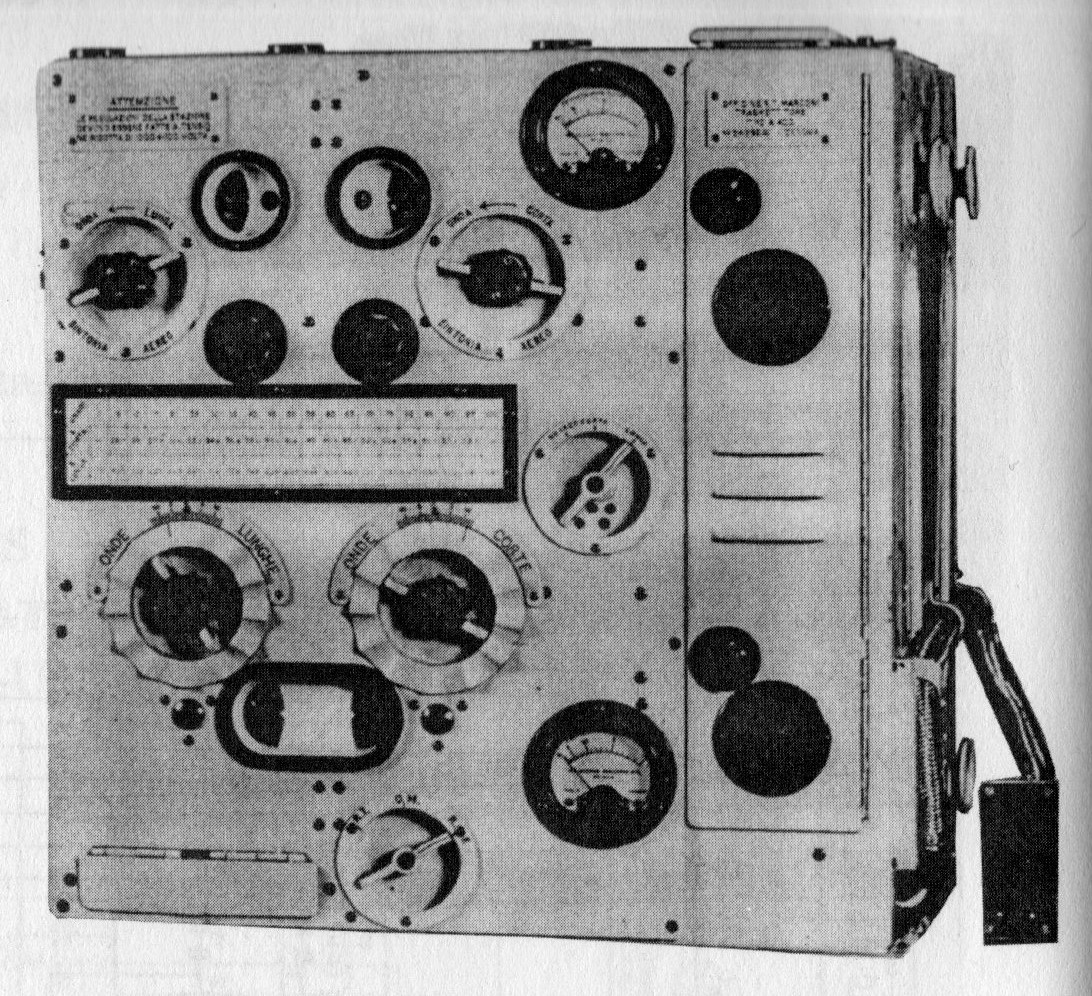

Trasmettitore R.A. 400 |

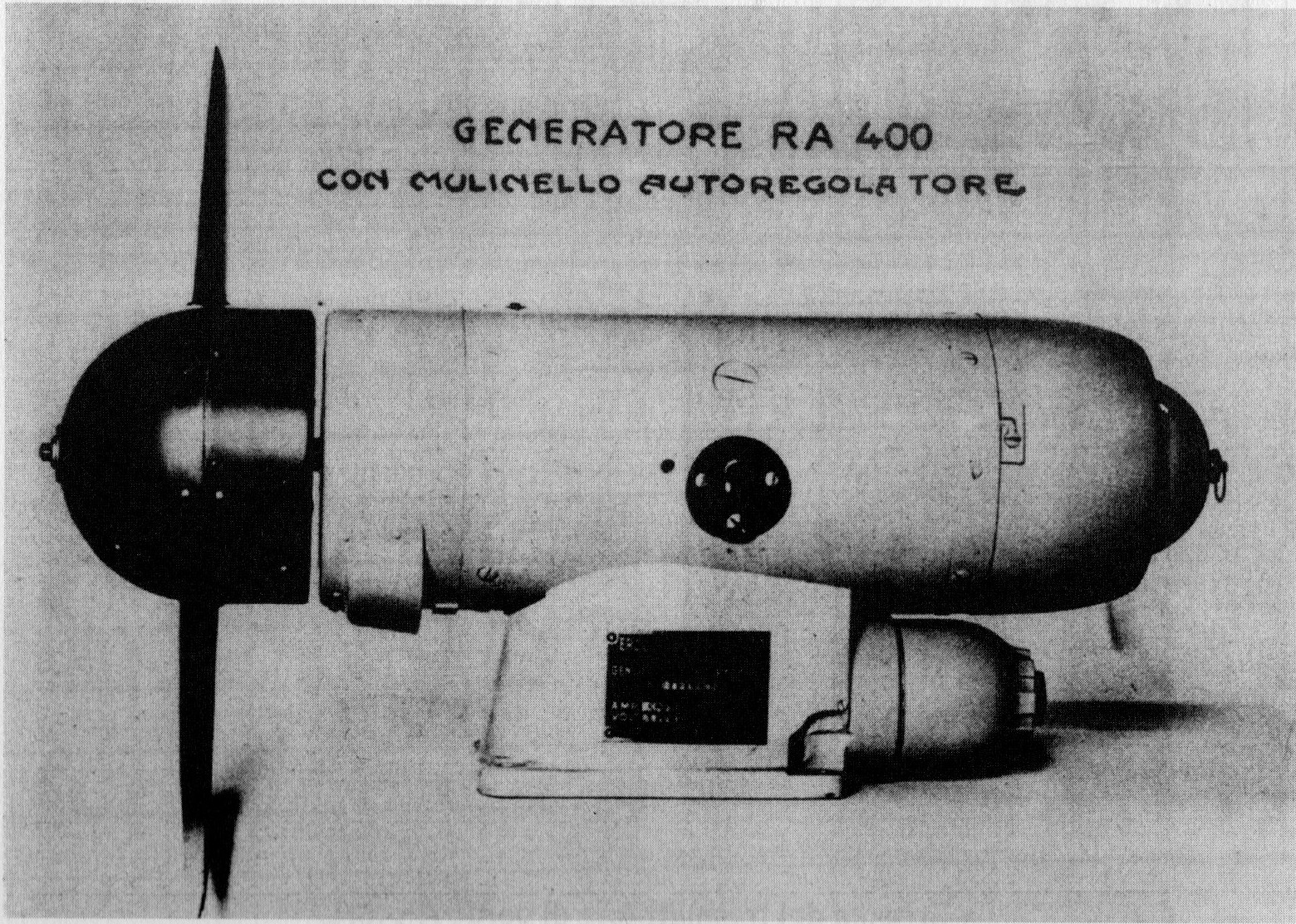

Generatore R.A. 400 per Trasmettitore R.A. 400 con mulinello autoregolatore |

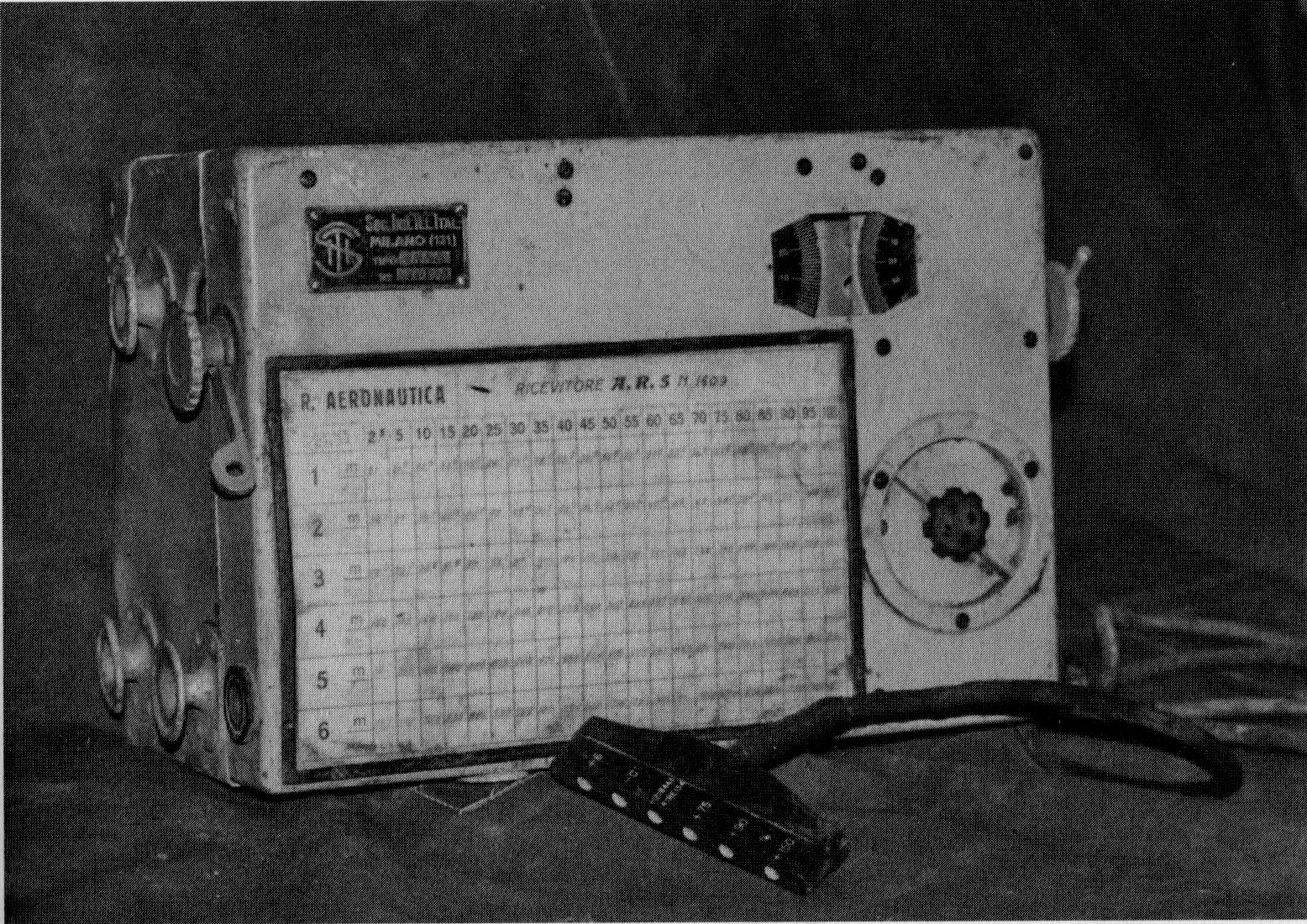

Ricevitore A.R. 5 |

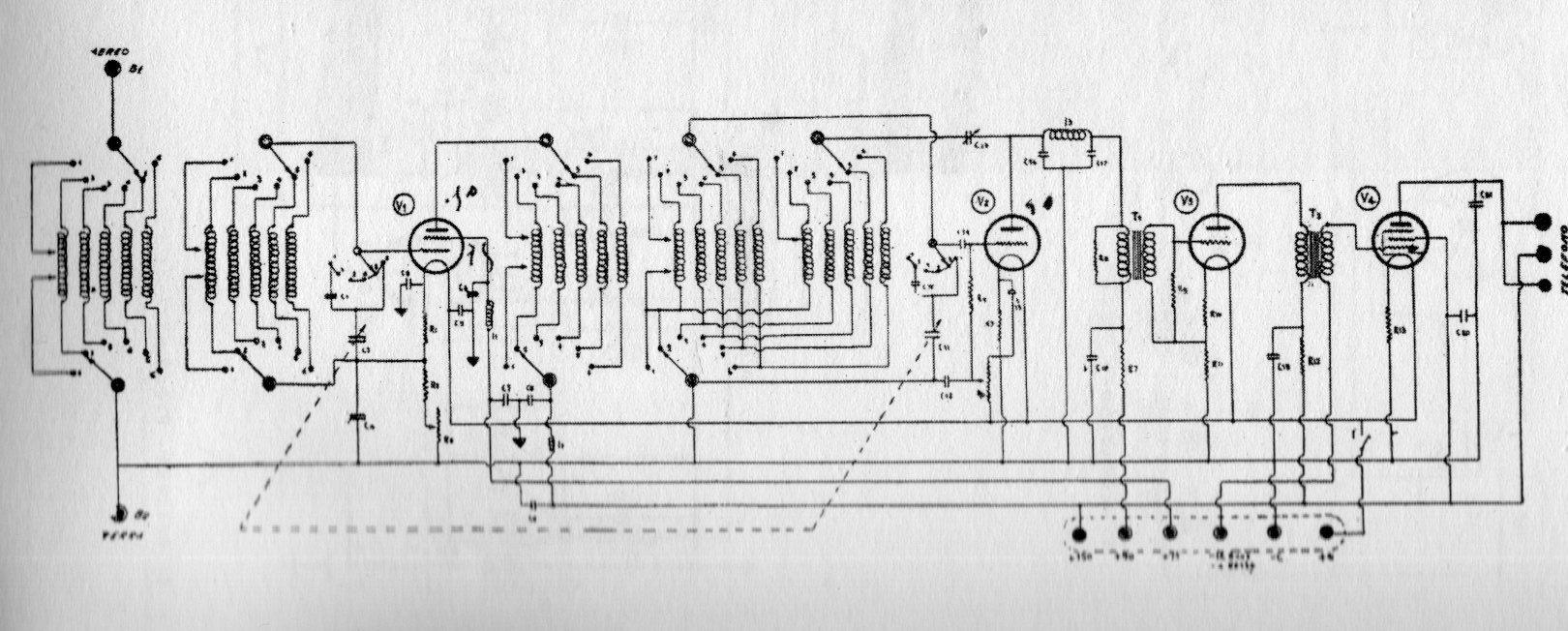

Schema elettrico ricevitore A.R. 5 |

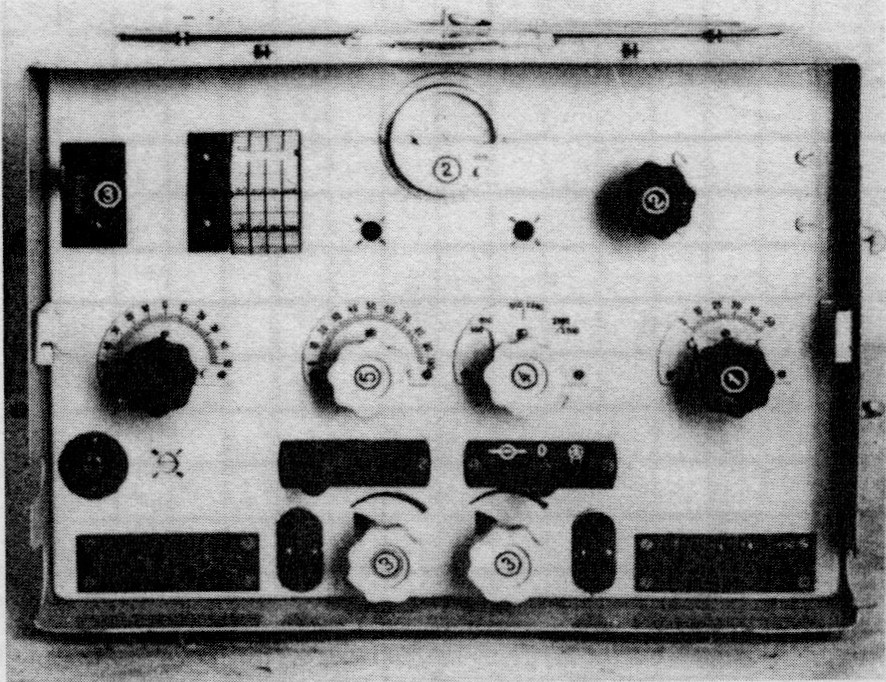

Radiogoniometro Telefunken Spez 173 N |

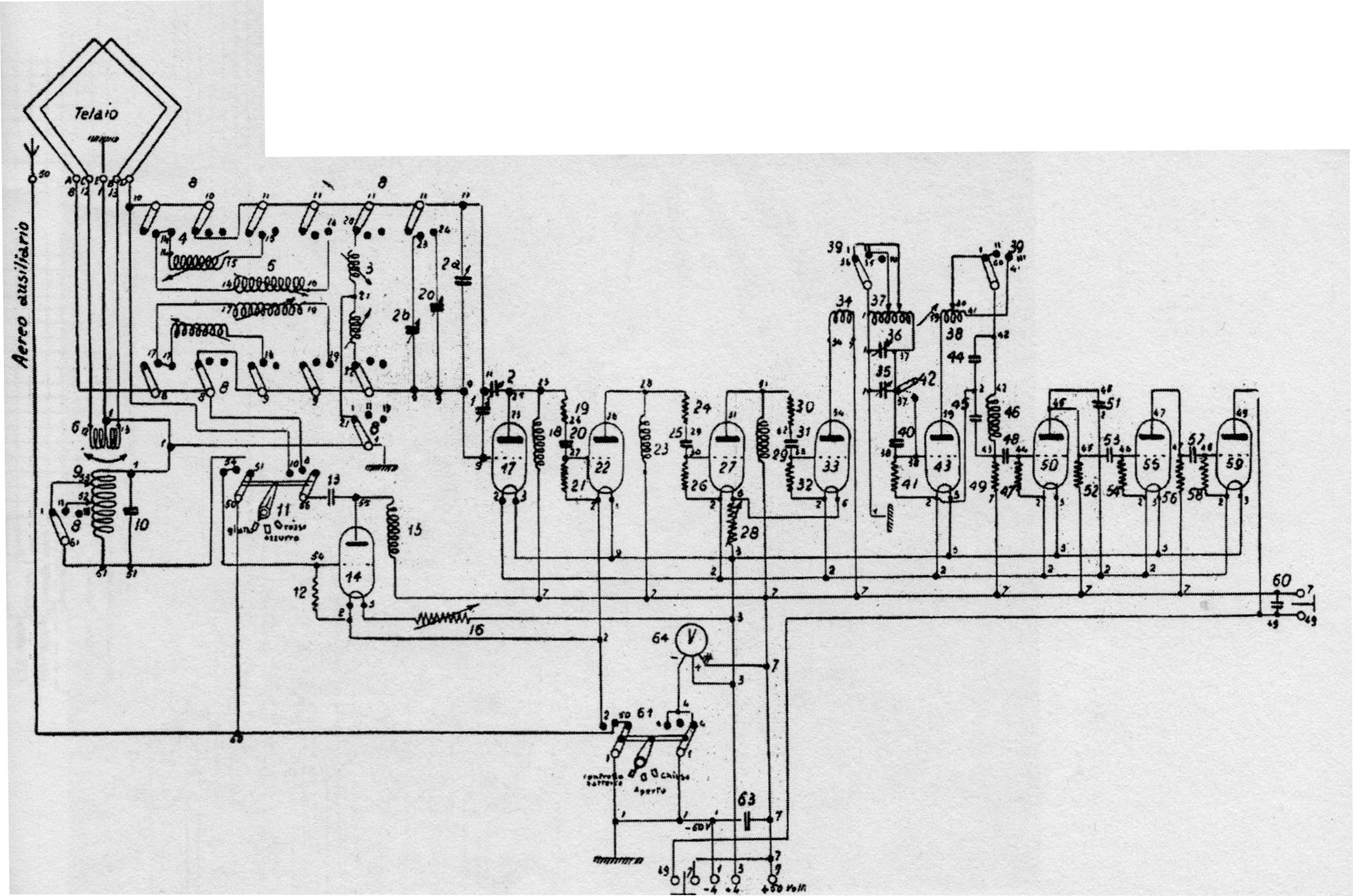

Schema elettrrico Radiogoniometro Telefunken Spez 173 N |
Radiotelegrafista a bordo. Tratto da filmato Luce. |

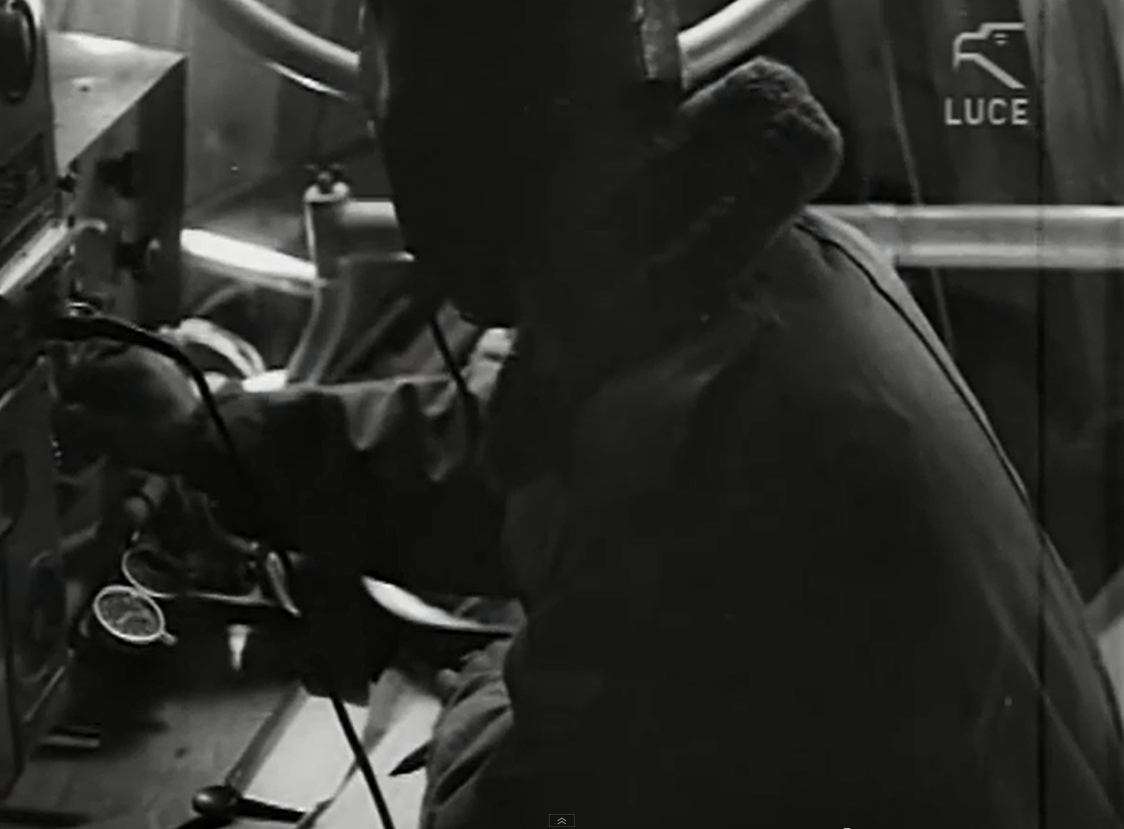

Radiotelegrafista a bordo che utilizza il tasto. Tratto da filmato Luce. |

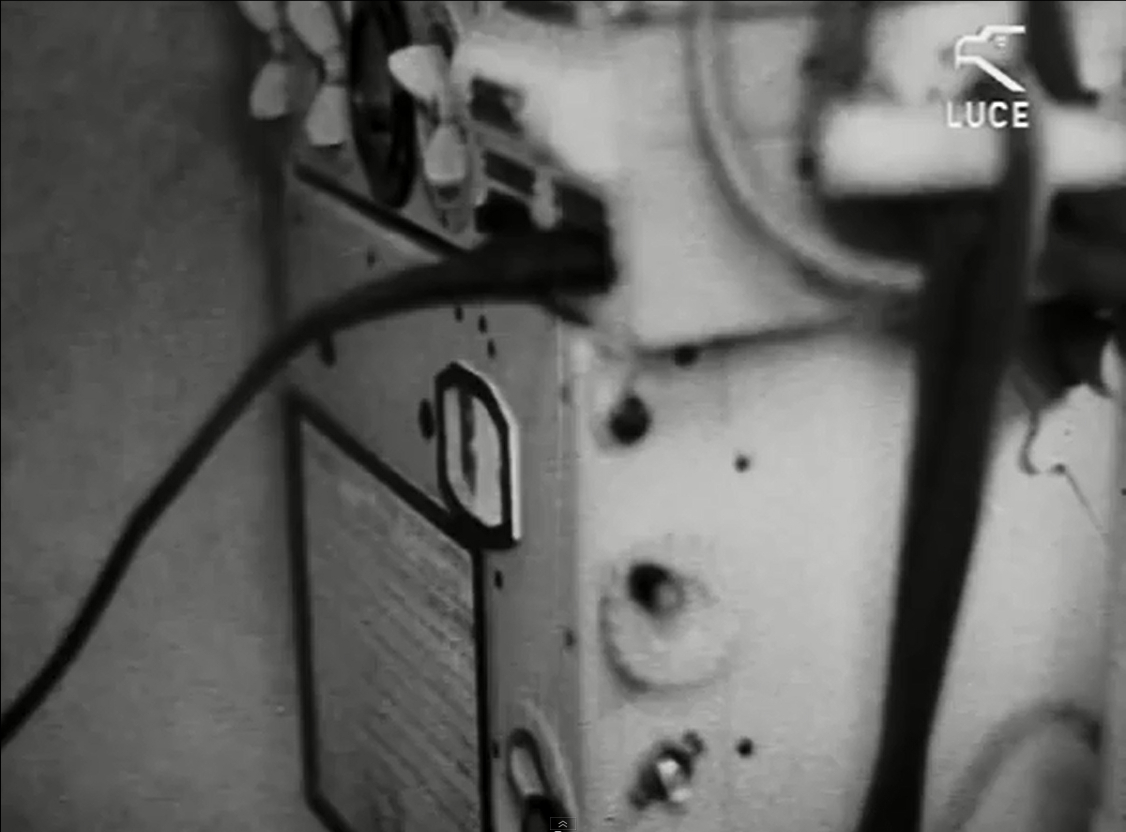

Ricevitore A.R. 5. Tratto da filmato Luce. |

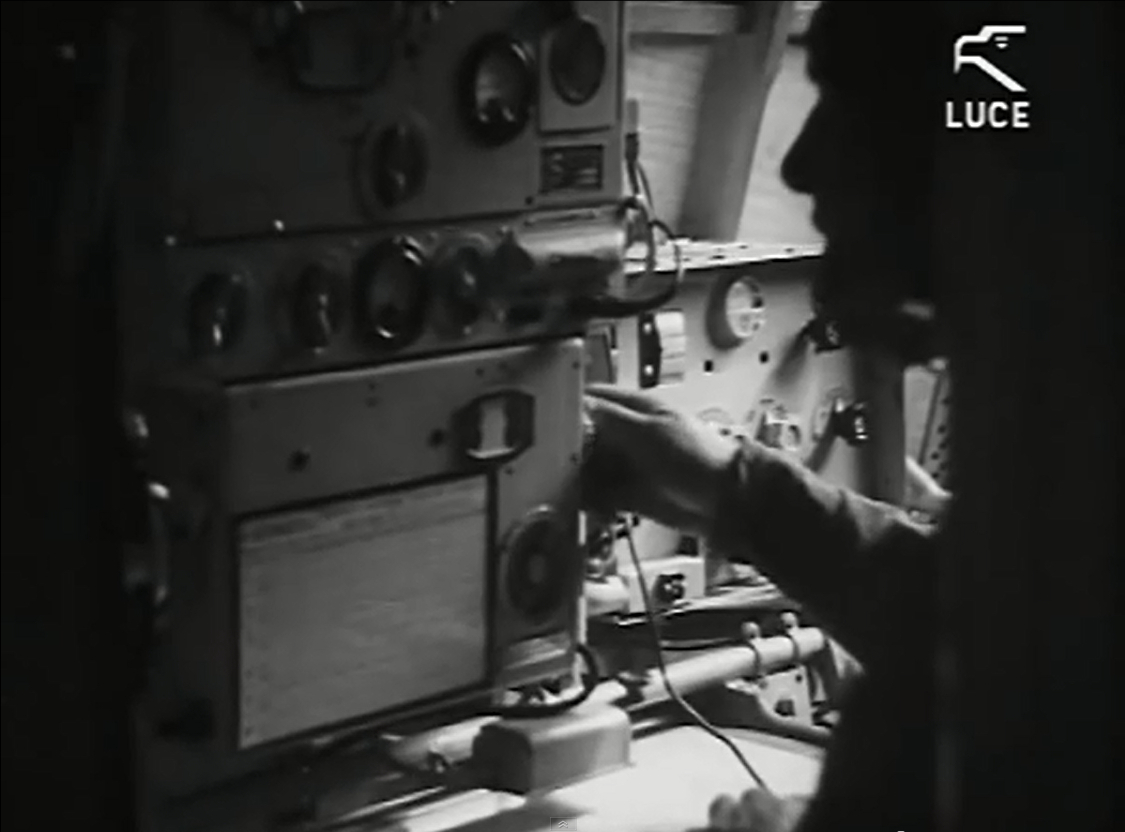

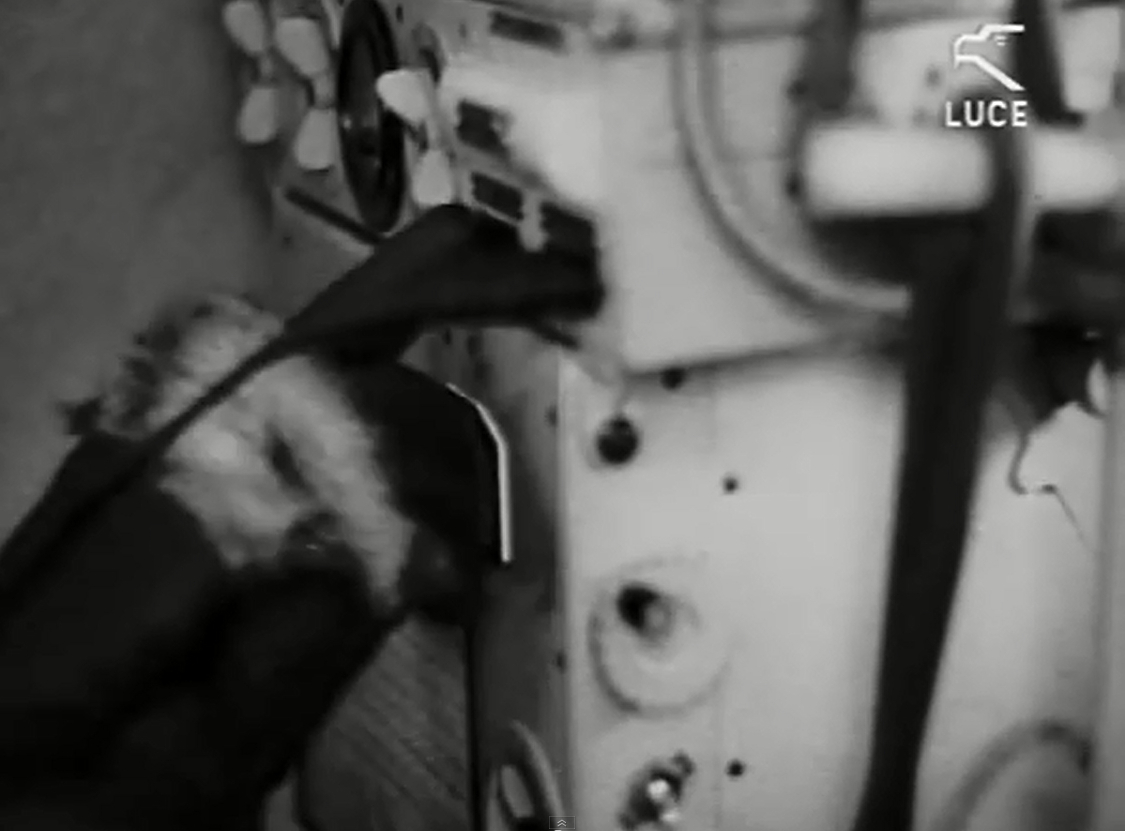

Radiotelegrafista a bordo che utilizza il ricevitore A.R.5. Tratto da filmato Luce. |

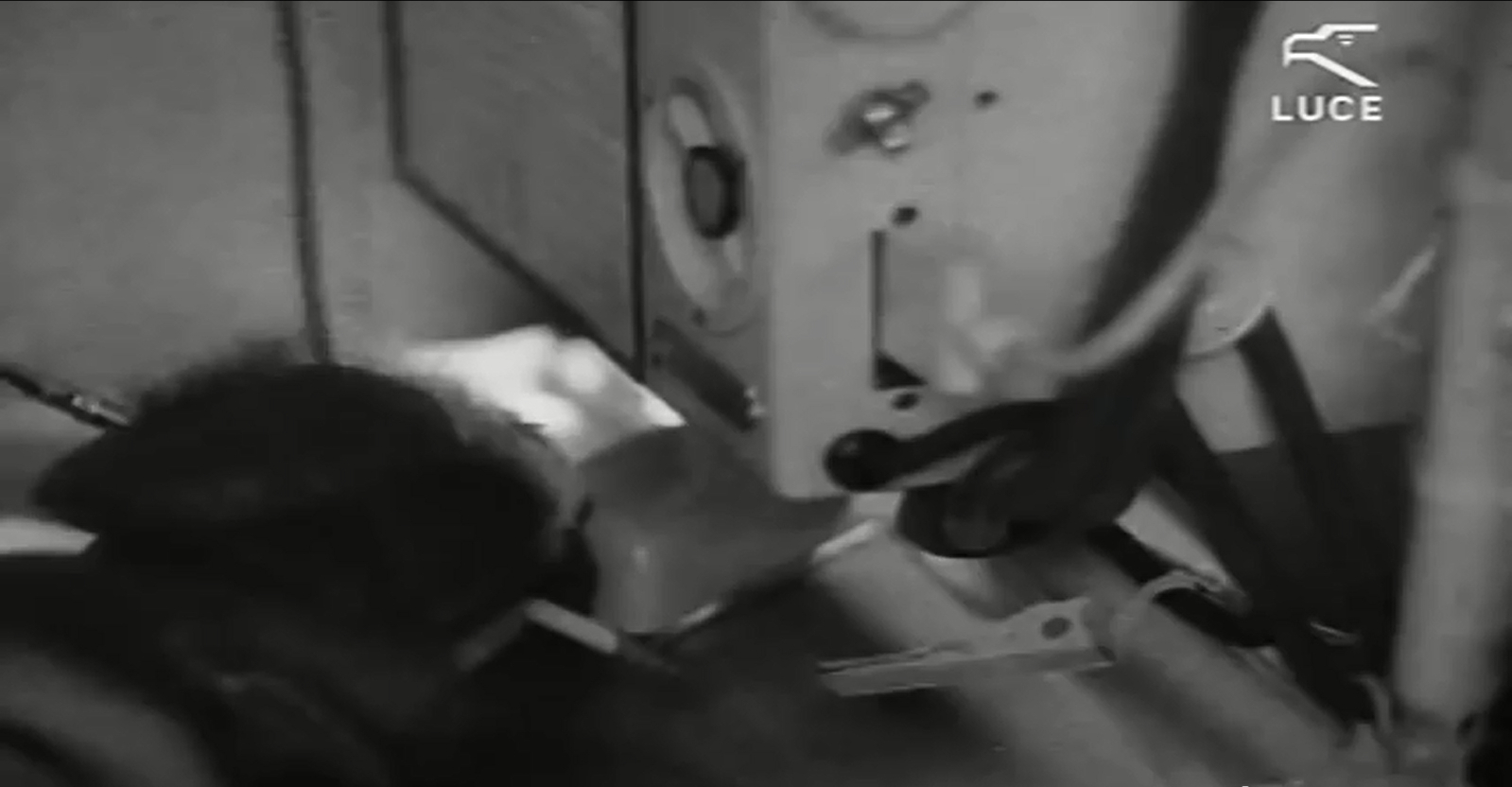

Radiotelegrafista a bordo che gira la manovella per ritirare il filo dell'antenna. Tratto da filmato Luce. |
Il filo dell'antenna si sta ritirando. Tratto da filmato Luce. |
Radiotelegrafista che utilizza il tasto. Tratto da filmato Luce. |

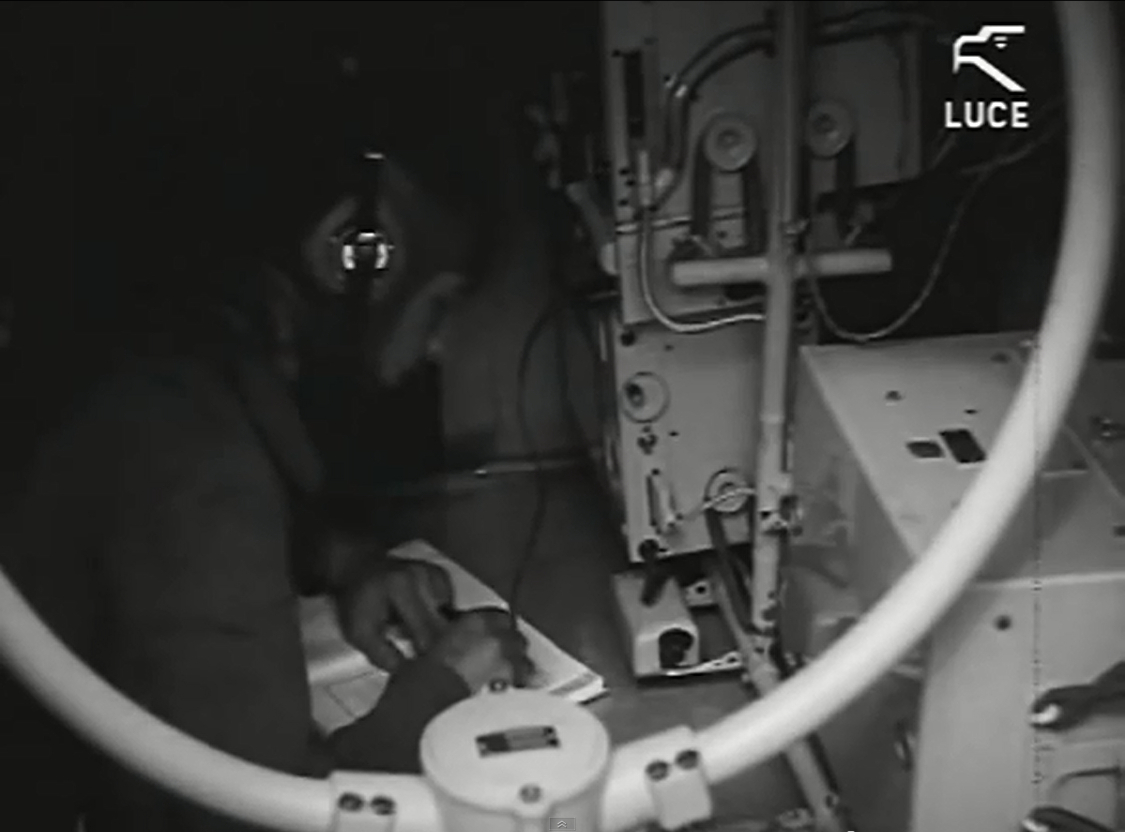

Radiotelegrafista a bordo che annota nel diario di bordo una ricezione. Tratto da filmato Luce. |
Radiotelegrafista a bordo in ricezione. Tratto da filmato Luce. |
Radiotelegrafista a bordo in ricezione. Tratto da filmato Luce. |

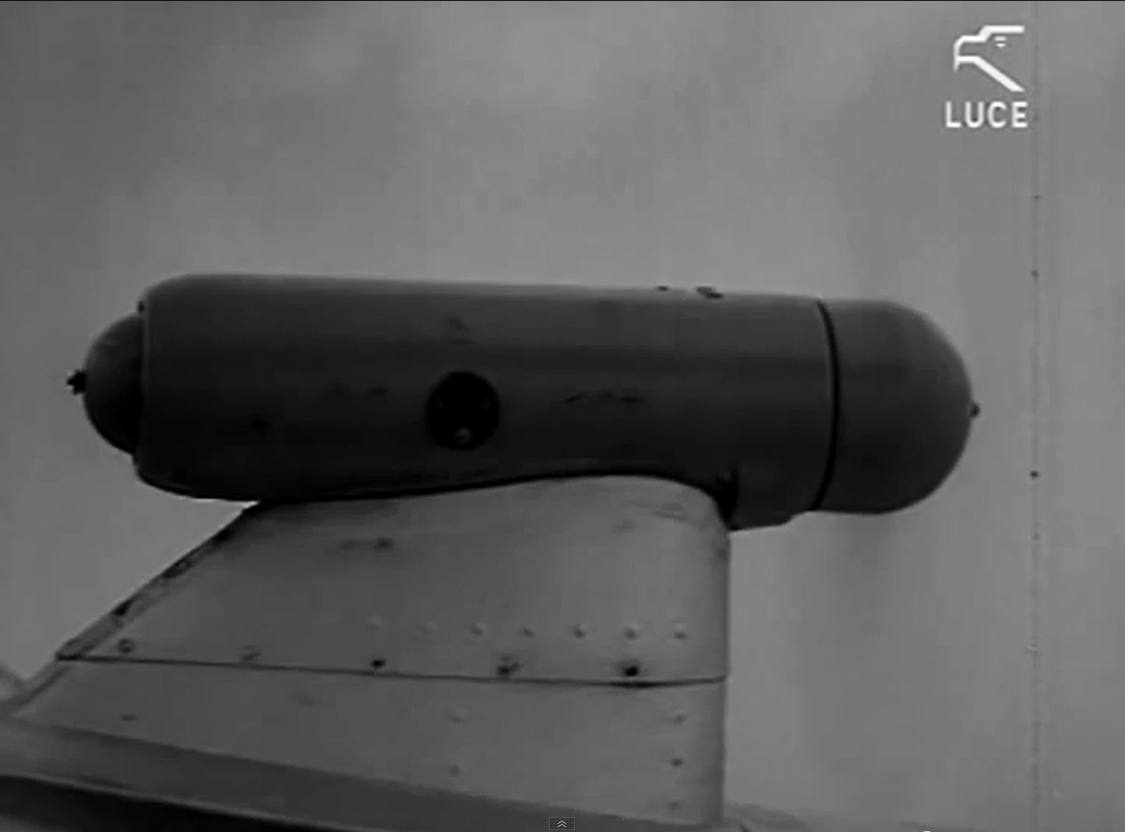

Generatore R.A.400 in azione. Tratto da filmato Luce. |

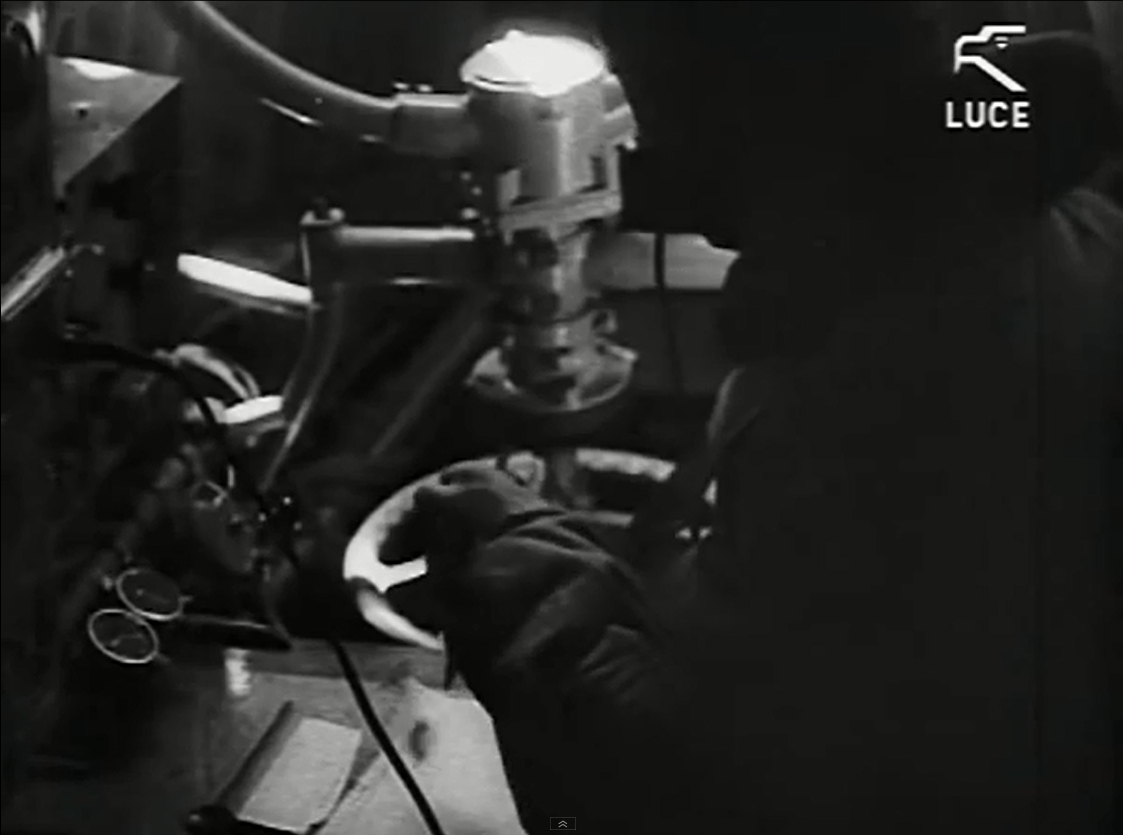

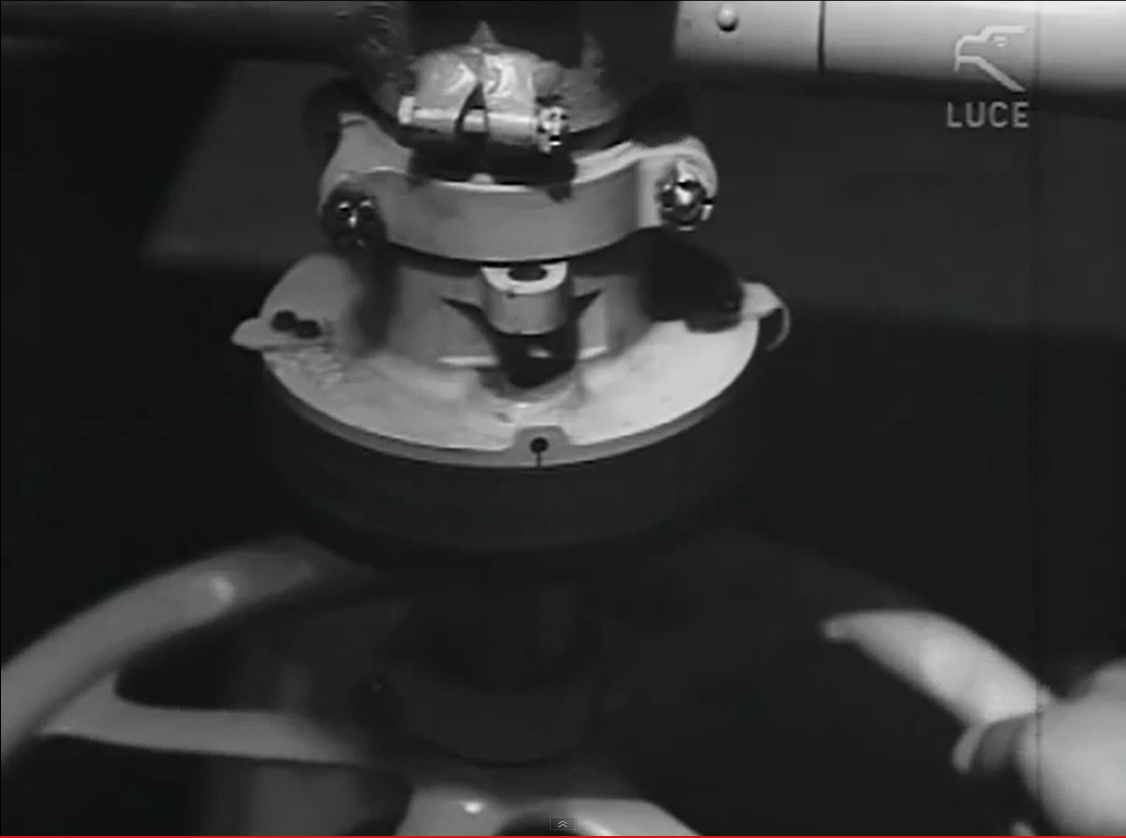

Radiotelegrafista a bordo che utilizza il radiogoniometro. Tratto da filmato Luce. |
Radiotelegrafista a bordo che utilizza il radiogoniometro. Tratto da filmato Luce. |
Antenna esterna in volo. Tratto da filmato Luce. |
Radiotelegrafista a bordo. Tratto da filmato Luce. |
